Назначение:
Центробежные химические насосы серии ХМ предназначены для перекачивания химически активных жидкостей, с плотностью до 1300 кг/м³ с температурой -40 до +103 °С.
Могут использоваться в химической, нефтехимической, косметической, пищевой промышленности.
Проточная часть изготовлена из высококачественной нержавеющей стали AISI 316 (российский аналог - сталь 08Х17Н13М2). Рабочее колесо - открытого типа.
Уплотнение вала - торцевое, из фторопласта.
Прокладка корпуса фторопластовая.
Расшифровка условного обозначения на примере насоса ХМ(Е)-6/16-АМ:

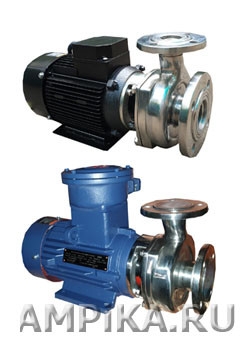

«ХМ» - химический моноблочный (с чёрным электродвигателем),
«Е» - взрывозащищённый электродвигатель (на картинке снизу),
«6» - номинальная (в рабочей точке) подача, м³/час,
«16» - номинальный напор, м,
«АМ» - торговая марка «Ампика»®.
Насосы небольшого размера имеют резьбовое и фалнцевое присоединение (наружная дюймовая резьба, на которую накручены фланцы).
Большие насосы - с фланцевыми входами-выходами.
Параметры в таблице - номинальные, то есть указана средняя (рабочая) точка графика производительности. Это режим работы, оптимальный для конкретного насоса.
!!!Насосы не имеют сертификата взрывозащиты!!! |
| Артикул |
Модель |
Подача,
м³/час |
Напор,
м.в.ст. |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
BYN |
| 34102 |
ХМ-3/10-АМ_220В |
3 |
10 |
0,25х3000 |
25 (1″) |
20 (3/4″) |
320х150х240 |
9 |
1 430 |
| 34103 |
ХМ-3/10-АМ |
3 |
10 |
0,25х3000 |
25 (1″) |
20 (3/4″) |
320х150х250 |
9 |
1 430 |
| 34104 |
ХМ-6/16-АМ_220В |
6 |
16 |
0,75х3000 |
40 (1 1/2 ″) |
25 (1″) |
390х190х295 |
16 |
2 030 |
| 34105 |
ХМ-6/16-АМ |
6 |
16 |
0,75х3000 |
40 (1 1/2 ″) |
25 (1″) |
350х150х200 |
14,5 |
2 030 |
| 34106 |
ХМE-6/16-АМ |
6 |
16 |
0,75х3000 |
40 (1 1/2 ″) |
25 (1″) |
470х220х320 |
21 |
2 780 |
| 34107 |
ХМ-10/20-АМ_220В |
10 |
20 |
1,5х3000 |
50 (2″) |
40 (1 1/2 ″) |
460х210х325 |
26 |
3 070 |
| 34108 |
ХМ-10/20-АМ |
10 |
20 |
1,5х3000 |
50 (2″) |
40 (1 1/2 ″) |
460х210х330 |
26 |
3 050 |
| 34109 |
ХМE-10/20-АМ |
10 |
20 |
1,5х3000 |
50 (2″) |
40 (1 1/2 ″) |
500х210х380 |
29 |
3 860 |
| 26320 |
ХМ-12/25-АМ c фланцами |
12 |
25 |
3x3000 |
50 (2″) |
40 (1 1/2 ″) |
460х220х290 |
28 |
3 640 |
| 34110 |
ХМ-16/20-АМ |
16 |
20 |
3х3000 |
50 (2″) |
40 (1 1/2 ″) |
460х210х330 |
32 |
3 640 |
| 34111 |
ХМE-16/20-АМ |
16 |
20 |
3х3000 |
50 (2″) |
40 (1 1/2 ″) |
580х300х430 |
38 |
5 070 |
| 36487 |
ХМ-25/25-АМ |
25 |
25 |
4х3000 |
65 |
65 |
620х400х530 |
64 |
6 080 |
| 36488 |
ХМЕ-25/25-АМ |
25 |
25 |
4х3000 |
65 |
65 |
517х350х390 |
75 |
6 650 |
| 36489 |
ХМ-50/25-АМ |
50 |
25 |
7,5х3000 |
80 |
80 |
740х450х580 |
98 |
8 420 |
| 36490 |
ХМЕ-50/25-АМ |
50 |
25 |
7,5х3000 |
80 |
80 |
740х450х650 |
104 |
9 150 |
| 21173 |
Комплект фланцев к ХМ-3/10-АМ (с резьбой 1`` и 3/4``) |
|
|
|
1″ |
3/4″ |
|
|
185 |
| 21176 |
Комплект фланцев к ХМ-25/30-АМ (с резьбой 2 1/2 `` и 2 ``) |
|
|
|
2 1/2 ″ |
2″ |
|
|
375 |
|
