Назначение:
Кулачковые насосы типа КН предназначены для перекачивания вязких жидкостей (максимальная вязкость до 100 000 мПа*с) при температуре до +120ºC. Насосы КН могут бережно перекачивать пищевые жидкости без разрушения их структуры. Проточная часть, роторы, вал изготовлены из пищевой стали AISI316, уплотнение вала - торцевое (SIC-SIC-Viton или TC-SIC-Viton).
В стандартном исполнении насосы комплектуются трёхлепестковыми или двухлепестковыми роторами. Поставляются как с рубашкой обогрева ("РО"), так и без неё.
Кулачковые насосы - это насосы объёмного типа. То есть подача зависит от оборотов, давление - от мощности привода, вязкости и многих других параметров.
Исполнение конкретного насосного агрегата (обороты валов роторов, мощность электродвигателя, создаваемое давление) зависит от свойств жидкости, сопротивления трубопроводов, температуры и подбирается после расчёта.
Вход/выход - клампы с ответной частью под приварку (см. размеры в таблице).
ВНИМАНИЕ!!! Давление, указанное в таблице, насосы развивают при вязкости жидкости от 1000 мПа*с. При низких оборотах и низкой вязкости давление на выходе насоса может сильно упасть.
Для правильного подбора оборудования обращайтесь к нашим специалистам!

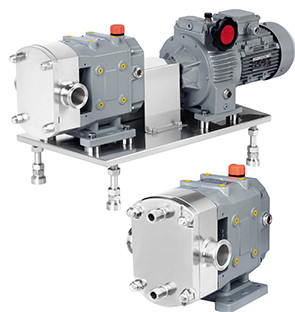

В продаже есть как готовые решения (насосы с мотор-вариатором), так и отдельно "голые головы" насосов, которые по желанию клиента мы можем агрегатировать с мотор-редукторами после проведения расчётов по каждому конкретному техзаданию.
В насосах в исполнении с мотор-вариатором ("МВ") возможна механическая регулировка подачи. В таблице указаны возможные диапазоны подачи насосов и создаваемого давления.
Размеры пропускаемых частиц:
- для 3-х лепестковых роторов: до 8 мм для КН-006, до 11 мм для КН-015, до 13 мм для КН-032, до 17 мм для КН070, до 26 мм для КН-170, до 30 мм для КН320, КН-520 и КН-830,
- для 2-х лепестковых роторов: до 13 мм для КН-006, до 17 мм для КН-015, до 20 мм для КН-032, до 26 мм для КН070, до 40 мм для КН-170, до 46 мм для КН320, КН-520 и КН-830,
Возможно доработать насосы (кроме КН-006) и установить вспомогательное уплотнение для возможности промывки торцевого уплотнения. Данная опция оговаривается при заказе.
ВНИМАНИЕ!!! При большой вязкости и большом давлении, может потребоваться установка "головы" большего типоразмера.
Для правильного подбора оборудования обращайтесь к нашим специалистам.
Расшифровка обозначения:
КН-015-П/РО-МВ(МР) (2К)(ПГ) (200-500) с э/д 1,5 кВт
- "КН" - кулачковый насос,
- "015" - производительность насоса в литрах за 100 оборотов вала насоса (015 = 0,15 л/оборот),
- "П" - с возможностью промывки уплотнения,
- "РО" - с рубашкой водяного обогрева (без "РО" - без обогрева),
- "МВ" - с мотор-вариатором (с возможностью плавно изменять скорость вращения вала насоса),
- "МР" - с мотор-редуктором (с фиксированными оборотами),
- "(2К)" - с двухкулачковыми роторами типа бабочка (серповидными),
- "(ПГ)" - с прямоугольной горловиной,
- "(200-500)" - диапазон регулировки оборотов на вариаторе в об./мин.,
- "с э/д 1,5 кВт" - мощность электродвигателя,
- "б/д, б/р" - без двигателя, без рамы: просто "голова" (проточная часть) насоса, без мотор-редуктора, муфты.
ВНИМАНИЕ!!! Насосные агрегаты КН-006-МВ (200-800) с э/д 0,75 кВт имеют повышенные обороты и могут применяться для вязких жидкостей при оборотах до 300-350 об./мин. При работе на оборотах от 400 до 800 об./мин. насосы возможно использовать только для жидкостей с вязкостью до 1000 мПа*с. |
Модель |
Подача,
м3/час (min-max) |
Напор,
атм (min-max) |
Мощность,
кВт |
Вход |
Выход |
Размеры |
Масса,
в кг |
КН-006 б/д, б/р |
0,1-3,0 |
2,0-8,0 |
0,25-0,75 |
1`` |
1`` |
303х132х170 |
20 |
КН-006/РО б/д, б/р, с рубашкой обогрева |
0,1-3,0 |
2,0-8,0 |
0,25-0,75 |
1`` |
1`` |
303х132х170 |
20 |
КН-006-МВ (60-300) с э/д 0,37 кВт |
0,22-1,0 |
5 |
0,37 |
1`` |
1`` |
727х235х335 |
56 |
КН-006-МВ (200-800) с э/д 0,75 кВт |
0,72-2,88 |
5 |
0,75 |
1`` |
1`` |
765х235х378 |
58 |
КН-006/РО-МВ (60-300) с э/д 0,37 кВт и рубашкой обогрева |
0,22-1,0 |
5 |
0,37 |
1`` |
1`` |
727х235х335 |
56 |
КН-006/РО-МВ (200-800) с э/д 0,75 кВт и рубашкой обогрева |
0,72-2,88 |
5 |
0,75 |
1`` |
1`` |
765х235х378 |
58 |
КН-006-МР (118) с э/д 0,55 кВт |
0,3 |
5 |
0,55 |
1`` |
1`` |
765х235х378 |
60 |
КН-006-МР (181) с э/д 0,75 кВт |
0,5 |
5 |
0,75 |
1`` |
1`` |
765х235х378 |
62 |
КН-006-МР (383) с э/д 0,75 кВт |
1 |
5 |
0,75 |
1`` |
1`` |
765х235х378 |
64 |
КН-006-МР (492) с э/д 0,75 кВт |
1,5 |
5 |
0,75 |
1`` |
1`` |
765х235х378 |
66 |
КН-015-П б/д, б/р |
0,18-5,0 |
2,0-15,0 |
0,75-1,5 |
1 1/2`` |
1 1/2`` |
333х175х217 |
32 |
КН-015-П (2К) б/д, б/р |
0,18-5,0 |
2,0-15,0 |
0,75-1,5 |
1 1/2`` |
1 1/2`` |
333х175х217 |
32 |
КН-015-П/РО б/д, б/р, с рубашкой обогрева |
0,18-5,0 |
2,0-15,0 |
0,75-1,5 |
1 1/2`` |
1 1/2`` |
333х175х217 |
32 |
КН-015-П-МВ (200-500) с 1,5 кВт |
1,8-5,0 |
5 |
1,5 |
1 1/2 |
1 1/2 |
865х280х424 |
90 |
КН-015-П/РО-МВ (200-500) с 1,5 кВт и рубашкой обогрева |
1,8-5,0 |
5 |
1,5 |
1 1/2 |
1 1/2 |
865х280х424 |
90 |
КН-015-П-МР (140) с э/д 1,1 кВт |
1 |
5 |
1,1 |
1 1/2`` |
1 1/2`` |
900х240х350 |
70 |
КН-015-П-МР (211) с э/д 1,5 кВт |
1,5 |
5 |
1,5 |
1 1/2`` |
1 1/2`` |
900х240х350 |
74 |
КН-015-П-МР (282) с э/д 1,5 кВт |
2 |
5 |
1,5 |
1 1/2`` |
1 1/2`` |
900х240х350 |
74 |
КН-015-П-МР (353) с э/д 2,2 кВт |
2,5 |
5 |
2,2 |
1 1/2`` |
1 1/2`` |
900х240х350 |
76 |
КН-015-П-МР (444) с э/д 2,2 кВт |
3,5 |
5 |
2,2 |
1 1/2`` |
1 1/2`` |
900х240х400 |
76 |
КН-032-П б/д, б/р |
1,0-7,0 |
2,0-15,0 |
1,1-4,0 |
2`` |
2`` |
401х215х264 |
61 |
КН-032-П (2К) б/д, б/р |
1,0-7,0 |
2,0-15,0 |
1,1-4,0 |
2`` |
2`` |
401х215х264 |
61 |
КН-032-П/РО б/д, б/р, с рубашкой обогрева |
1,0-7,0 |
2,0-15,0 |
1,1-4,0 |
2`` |
2`` |
401х215х264 |
61 |
КН-032-П-МР (95) с э/д 1,5 кВт |
1,5 |
5 |
1,5 |
2`` |
2`` |
1040х300х430 |
90 |
КН-032-П-МР (141) с э/д 2,2 кВт |
2 |
5 |
2,2 |
2`` |
2`` |
1040х300х430 |
95 |
КН-032-П-МР (177) с э/д 2,2 кВт |
3 |
5 |
2,2 |
2`` |
2`` |
1040х300х430 |
97 |
КН-032-П-МР (255) с э/д 3,0 кВт |
4 |
5 |
3 |
2`` |
2`` |
1040х300х430 |
100 |
КН-032-П-МР (311) с э/д 3,0 кВт |
5 |
5 |
3 |
2`` |
2`` |
1040х300х430 |
115 |
КН-032-П-МР (374) с э/д 3,0 кВт |
6 |
5 |
3 |
2`` |
2`` |
1040х300х430 |
100 |
КН-032-П-МР (437) с э/д 4,0 кВт |
7 |
5 |
4 |
2`` |
2`` |
1040х300х430 |
105 |
КН-070-П б/д, б/р |
2,5-17,0 |
2,0-15,0 |
2,2-7,5 |
2 1/2`` |
2 1/2`` |
470х266х317 |
103 |
КН-070-П/РО б/д, б/р, с рубашкой обогрева |
2,5-17,0 |
2,0-15,0 |
2,2-7,5 |
2 1/2`` |
2 1/2`` |
470х266х317 |
103 |
КН-070-П-МР (121) с э/д 3,0 кВт |
4 |
5 |
3 |
2 1/2`` |
2 1/2`` |
1250х350х500 |
165 |
КН-070-П-МР (177) с э/д 4,0 кВт |
6 |
5 |
4 |
2 1/2`` |
2 1/2`` |
1250х350х500 |
167 |
КН-070-П-МР (290) с э/д 5,5 кВт |
10 |
5 |
5,5 |
2 1/2`` |
2 1/2`` |
1250х350х500 |
170 |
КН-070-П-МР (333) с э/д 5,5 кВт |
12 |
5 |
5,5 |
2 1/2`` |
2 1/2`` |
1250х350х500 |
175 |
КН-070-П-МР (411) с э/д 7,5 кВт |
15 |
5 |
7,5 |
2 1/2`` |
2 1/2`` |
1250х350х500 |
179 |
КН-170 б/д, б/р |
7,0-40,0 |
2,0-15,0 |
4,0-15,0 |
3 1/2`` |
3 1/2`` |
610х320х390 |
187 |
КН-170-П б/д, б/р |
7,0-40,0 |
2,0-15,0 |
4,0-15,0 |
3 1/2`` |
3 1/2`` |
610х320х390 |
187 |
КН-170-П/РО б/д, б/р, с рубашкой обогрева |
7,0-40,0 |
2,0-15,0 |
4,0-15,0 |
3 1/2`` |
3 1/2`` |
610х320х390 |
187 |
КН-170-П-МР (183) с э/д 5,5 кВт |
15 |
5 |
5,5 |
3 1/2`` |
3 1/2`` |
1350х420х500 |
260 |
КН-170-П-МР (239) с э/д 7,5 кВт |
20 |
5 |
7,5 |
3 1/2`` |
3 1/2`` |
1350х420х500 |
260 |
КН-170-П-МР (271) с э/д 11 кВт |
25 |
5 |
11 |
3 1/2`` |
3 1/2`` |
1350х420х500 |
265 |
КН-170-П-МР (323) с э/д 15 кВт |
30 |
5 |
15 |
3 1/2`` |
3 1/2`` |
1350х420х500 |
270 |
КН-320-П б/д, б/р |
15,0-60,0 |
2,0-15,0 |
11,0-22,0 |
4`` |
4`` |
716х358х454 |
300 |
КН-320-П/РО б/д, б/р, с рубашкой обогрева |
15,0-60,0 |
2,0-15,0 |
11,0-22,0 |
4`` |
4`` |
716х358х454 |
300 |
КН-320-П-МР (133) с э/д 11 кВт |
20 |
5 |
11 |
4`` |
4`` |
|
|
КН-320-П-МР (174) с э/д 15 кВт |
30 |
5 |
15 |
4`` |
4`` |
|
|
КН-320-П-МР (205) с э/д 15 кВт |
35 |
5 |
15 |
4`` |
4`` |
|
|
КН-320-П-МР (229) с э/д 18,5 кВт |
40 |
5 |
18,5 |
4`` |
4`` |
|
|
КН-320-П-МР (276) с э/д 22 кВт |
50 |
5 |
22 |
4`` |
4`` |
|
|
КН-320-П-МР (349) с э/д 22 кВт |
60 |
5 |
22 |
4`` |
4`` |
|
|
КН-510 б/д, б/р |
25,0-100,0 |
2,0-12,0 |
15,0-30,0 |
DN125 |
DN125 |
704х544х527 |
|
КН-830 б/д, б/р |
41,0-125,0 |
2,0-12,0 |
22,0-45,0 |
DN150 |
DN150 |
790х590х620 |
|
|
