НАЗНАЧЕНИЕ ИЗДЕЛИЯ

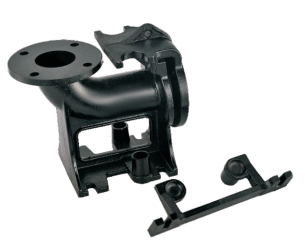

Автоматическая трубная муфта QH используется для облегчения монтажа
насосов на напорном трубопроводе и безопасного подъема на поверхность.
Отличаются от муфт АТМ (выше в таблице) присоединительными размерами фланцев.
Направляющие трубы и болты не входят в комплект поставки!
Соединительная опора устанавливается непосредственно в рабочей зоне и служить для
присоединения насоса (к соединительному фланцу) и присоединения к напорному
трубопроводу (резьбовое соединение).
Держатель направляющих труб устанавливается у входа в шахту и служит для фиксации
направляющих труб.
В качестве направляющих труб мы рекомендуем применять трубы из нержавеющей стали
ГОСТ 9941-81.
Автоматическую трубную муфту запрещается использовать без направляющих труб.
В противном случае насос соскальзывает с соединительной опоры, в следствии чего
соединение соединительного фланца и опоры становиться негерметичным, что может
привести к повреждению насоса.
Совместимость с насосами:
1. Ду50 (максимальный вес насоса до 150 кг): ЦМФ 15-9 РМ_220В, ЦМФ 25-7 РМ_220В, ЦМФ 10-14 РМ, ЦМФ 8-15 РМ_220В, ЦМФ 20-18 РМ, ЦМФ 20-9 РМ_220В, НПК 15-40 (АМПИКА).
2. Ду65 (максимальный вес насоса до 200 кг): ЦМФ 40-14 РМ, НПК 20-22 (Ампика.
3. Ду80 (максимальный вес насоса до 200 кг): ЦМФ 50-15 РМ, НПК 30-30 (Ампика)
4. Ду100 (максимальный вес насоса до 350 кг): ЦМФ 60-15 РМ, ЦМФ 85-17 РМ.
Габаритные и установочные чертежи можете посмотреть в ссылке под таблицей.
Размеры направляющий труб:
- для QH-50, QH-65: наружный диаметр 32 мм/ внутренний диаметр 26,5 мм,
- для QH-80, QH-100: наружный диаметр 47 мм/ внутренний диаметр 42 мм. |
