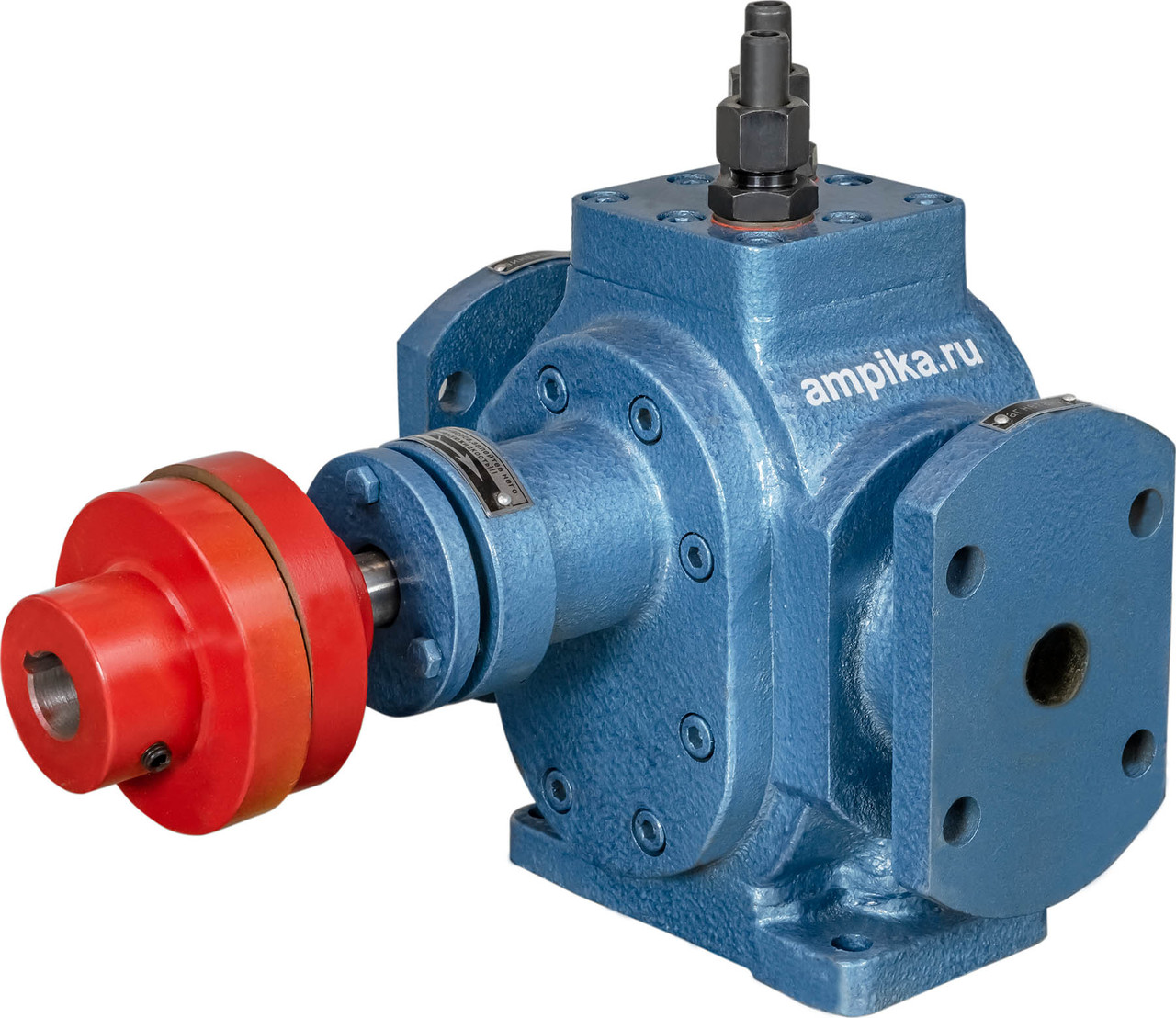

Насосы шестерённые с рубашкой обогрева серии НШР предназначены для перекачивания химически нейтральных жидкостей с вязкостью от 5 до 1500 сСт (для насосов с прямым приводом), таких как мазут, битум, клей, краски (в т.ч. на растворителях), канифоль, парафин, воск, жир, масла и подобных жидкостей, не агрессивных к материалам насоса. Наличие рубашки жидкостного обогрева позволяет перекачивать жидкости, которые застывают (теряют текучесть) при низких температурах. Чтобы запустить насос, достаточно предварительно прогреть насосную часть жидким теплоносителем.
Высота самовсасывания – до 3 метров.
Насосы с мотор-редуктором ("МР") позволяют перекачивать жидкости с вязкостью до 20000 сСт.
Высота самовсасывания насосов с мотор-редуктором зависит от оборотов и вязкости жидкости. Предпочтительнее работа под заливом.
Уплотнение вал насоса – сальниковая набивка (3 кольца) + вспомогательное манжетное уплотнение.
Подшипники:
- в насосах НШР-1 ~ НШР-10 – подшипники скольжения (сталь с бронзовым порошком, с покрытием PTFE),
- в насосах НШР-18 и больше – шарикоподшипники.
Максимальное давление в рубашке обогрева - до 10 атм.
Условное обозначение насосов с прямым приводом:
НШР-1-Ч (+200С)
НШР – насос шестерённый с рубашкой жидкостного обогрева,
1 – подача в м³/час на максимальных оборотах 1500 об./мин. (см. таблицу),
Ч – корпус из чугуна (Ст – корпус из стали),
+200ºC – максимальная температура перекачиваемой жидкости.
Условное обозначение насосов с мотор-редуктором::
НШР-5-Ст-МР (302) с э/д 1,1 кВт (+300С)
НШР – насос шестерённый с рубашкой жидкостного обогрева,
5 – подача в м³/час на оборотах 1500 об/мин,
Ст – корпус из стали,
МР – мотор-редуктор,
302 – обороты вала в об/мин,
1,1 кВт – мощность э/д,
+300ºC – максимальная температура перекачиваемой жидкости.
Материалы насосов:
Насос с корпусом из чугуна (исполнение «Ч»):
- проточная часть – серый чугун HT200 (Cч20),
- вал – сталь Ст45,
- шестерни – сталь 40Cr,
- рабочая температура - от -10º до +200ºC.
Насос с корпусом из стали (исполнение «Ст»):
- проточная часть – сталь Q235 (Ст3),
- вал – сталь Ст45,
- шестерни – сталь 40Cr,
- рабочая температура - от -40º до +300ºC.

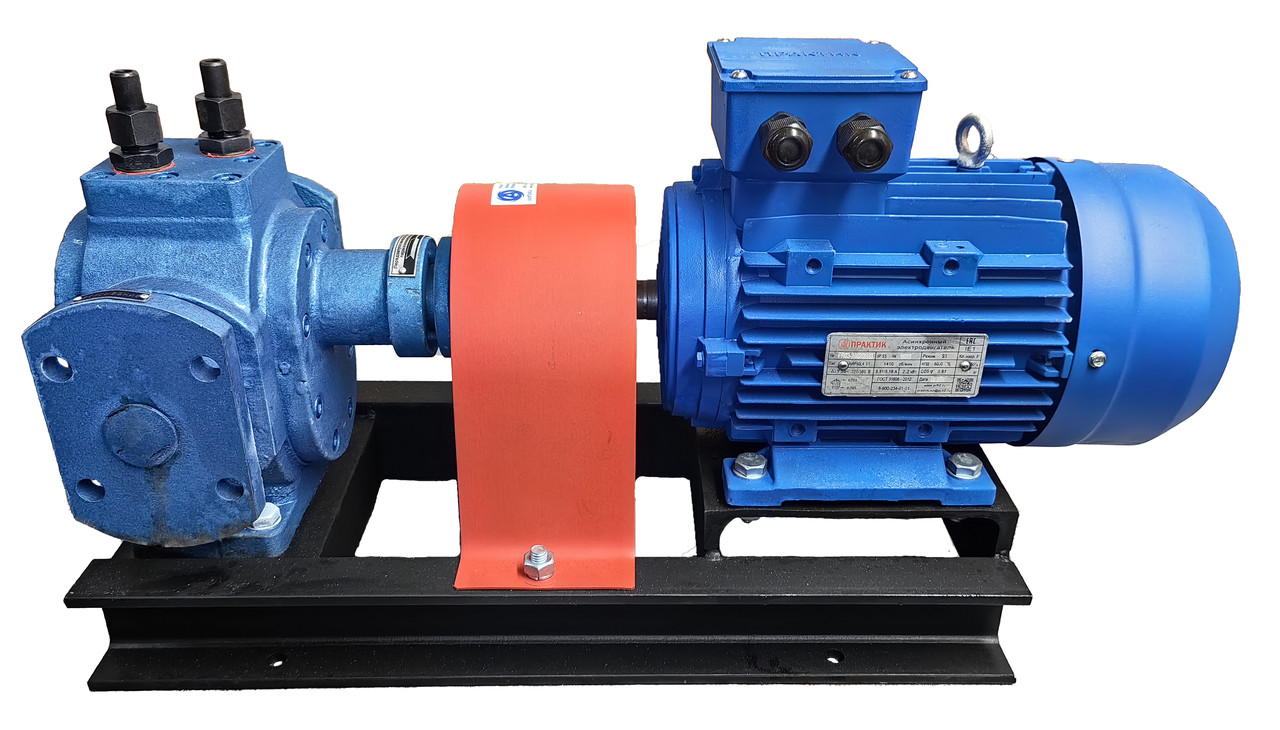

Любой насосный агрегат в сборе с электродвигателем собирается нами из имеющейся в наличии насосной части в течение 5-7 рабочих дней.
Возможна комплектация взрывозащищенным электродвигателем. |
| Артикул |
Модель |
Подача,
м³/час |
Напор,
атм |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
с НДС, BYN |
| 32403 |
НШР-1-Ч (+200С) б/д, б/р |
1 |
8 |
|
25 |
25 |
250х230х264 |
22 |
2 060 |
| 32402 |
НШР-1-Ч (+200С) с 1,5х1500 |
1 |
8 |
1.5х1500 |
25 |
25 |
|
|
2 560 |
| 32405 |
НШР-2-Ч (+200С) б/д, б/р |
2 |
8 |
|
25 |
25 |
300х230х270 |
27 |
2 170 |
| 32404 |
НШР-2-Ч (+200С) с 2,2х1500 |
2 |
8 |
2.2х1500 |
25 |
25 |
|
|
2 580 |
| 32407 |
НШР-3-Ч (+200С) б/д, б/р |
3 |
8 |
|
25 |
25 |
300х230х270 |
27 |
2 490 |
| 32406 |
НШР-3-Ч (+200С) с 2,2х1000 |
3 |
8 |
2.2х1000 |
25 |
25 |
|
|
3 110 |
| 33292 |
НШР-5-Ст (+300С) б/д, б/р |
5 |
8 |
|
40 |
40 |
300х230х240 |
24 |
3 840 |
| 33291 |
НШР-5-Ст (+300С) с 4,0х1500 |
5 |
8 |
4.0х1500 |
40 |
40 |
|
|
4 530 |
| 32411 |
НШР-6-Ч (+200С) б/д, б/р |
6 |
8 |
|
40 |
40 |
300х230х270 |
26 |
3 295 |
| 32410 |
НШР-6-Ч (+200С) с 4,0х1500 |
6 |
8 |
4.0х1500 |
40 |
40 |
|
|
3 980 |
| 33300 |
НШР-18-Ст (+300С) б/д, б/р |
18 |
8 |
|
55 |
55 |
430х280х320 |
59 |
7 180 |
| 33299 |
НШР-18-Ст (+300С) с 5,5х1000 |
12 |
8 |
5.5х1000 |
55 |
55 |
|
|
8 190 |
| 33301 |
НШР-18-Ст (+300С) с 7,5х1500 |
18 |
8 |
7.5х1500 |
55 |
55 |
|
|
8 230 |
| 33304 |
НШР-29-Ст (+300С) б/д, б/р |
29 |
8 |
|
70 |
70 |
500х350х510 |
75 |
7 950 |
| 33302 |
НШР-29-Ст (+300С) с 11х1500 |
29 |
8 |
11х1500 |
70 |
70 |
|
|
9 275 |
| 36653 |
НШР-5-Ст-МР (302) с э/д 1,1 кВт (+300С) |
1 |
8 |
1.1х1500 |
40 |
40 |
|
|
5 530 |
| 36654 |
НШР-18-Ст-МР (181) с э/д 1,1 кВт (+300С) |
2.4 |
8 |
1.1х1500 |
55 |
55 |
|
|
8 640 |
| 36655 |
НШР-18-Ст-МР (316) с э/д 2,2 кВт (+300С) |
3.6 |
8 |
2.2х1500 |
55 |
55 |
|
|
9 275 |
| 36656 |
НШР-29-Ст-МР (189) с э/д 1,5 кВт (+300С) |
3.9 |
8 |
1.5х1500 |
70 |
70 |
|
|
9 580 |
| 36658 |
НШР-29-Ст-МР (316) с э/д 2,2 кВт (+300С) |
5.8 |
8 |
2.2х1500 |
70 |
70 |
|
|
9 890 |
|
