Счетчик молока СМ-16

Счетчик молока СМ-16 предназначен для учета молока, проходящего через механический преобразователь и отображения полученных данных на электронном дисплее.

Области применения счетчика СМ-16

- групповой учет надоя молока на молочных фермах;

- учет при перекачке молока из молочного танка в молоковоз или другую технологическую емкость.

Технические характеристики счетчика молока СМ-16

- Напряжение питания - 220 В / 12 В

- Потребляемая мощность - 0,5 Вт

- Пропускная способность - до 25 м3/час

- Относительная погрешность измерения - 0,5 %

- Диаметр патрубков - 38 мм.

- Отображение информации - цифровое

- Абсолютная погрешность при тарировке: 1 мл

Комплектация счетчика молока СМ-16

1. Блок индикации с дисплеем – 1 шт.

2. Механический преобразователь – 1 шт.

3. Ступенчатый патрубок шланговый – 2 шт.

4. Хомут крепежный – 1 шт.

5. Хомут шланговый – 2 шт

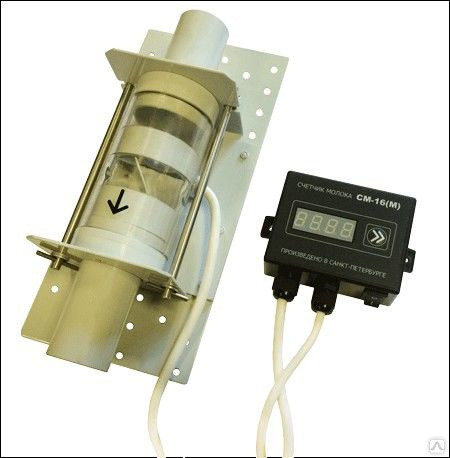

Счетчик молока состоит из первичного преобразователя 1 (Рис.1), и блока индикации 2, в качестве которого используется микропроцессорный счетчик импульсов СИ-8.

       Первичный преобразователь (Рис.2) смонтирован на перфорированной пластине 1 и выполнен в виде прозрачного цилиндра 2, внутри которого помещен ротор 3, установленный на цапфах в верхнем 4 и нижнем 5 направляющих аппаратах, через отверстия, в которых молоко подается на лопатки ротора 3. Верхняя 6 и нижняя 7 заглушки с патрубками служат для подсоединения устройства в молочную магистраль. В ступице ротора 3 установлен магнит 8, взаимодействующий с датчиком Холла 9 вмонтированным в нижний направляющий аппарат 5. Сигнал от датчика Холла поступает по проводу в блок индикации. Верхний патрубок 6 крепится к неподвижному уголку 10, а нижний 7 - к подвижному уголку 11, установленному в направляющих 12. Уголки 10 и 11 связаны между собой с помощью двух резьбовых шпилек 13, обеспечивающих герметичность всей конструкции.

Рис.1

         Настоящая конструкция первичного преобразователя обеспечивает возможность визуального контроля процесса счета молока и простоту его разборки и промывки.

         Блок индикации 2 (Рис.1) обеспечивает подсчет импульсов поступающих от первичного преобразователя и преобразование их в физическую величину-объем молока прошедшего через счетчик молока. Тарировка прибора осуществляется путем программирования счетчика импульсов и может корректироваться при эксплуатации.

Рис.2

МОНТАЖ СЧЕТЧИКА МОЛОКА

         Крепят первичный преобразователь к стене или другой поверхности в вертикальном положении, как показано на Рис.1 используя прилагаемые в комплекте шурупы с дюбелями. При этом патрубок укрепленный на подвижном уголке должен быть снизу. К патрубкам  присоединяют шланги, и фиксируют хомутами. В случае использования шлангов иного размера на патрубки надевают ступенчатые переходники и фиксируют их хомутами, предварительно отрезав лишнюю часть. Шланг, подающий молоко к молоковозу продевают через поддерживающий кольцевой кронштейн 3 (Рис.1), входящий в комплект.

Блок индикации 2 крепят в непосредственной близости от первичного преобразователя, поскольку сигнальный провод в целях повышения надежности работы изделия не имеет разъема. Провод питания счетчика присоединяют непосредственно в силовой (осветительный) щиток на 220В, либо монтируют соответствующую классу  помещения розетку.

РАБОТА СЧЕТЧИКА МОЛОКА

          Перед началом работы включить выключатель питания находящийся на нижней поверхности корпуса счетчика импульсов. На дисплее загорится 0,000.

          При включении насоса подачи молока на дисплее  высвечивается периодически изменяющееся  число, отражающее объем молока прошедшего через счетчик. Целая часть этого числа показывает количество литров.

          Если этого не происходит необходимо убедиться в том, что ротор первичного преобразователя вращается, а сборка его осуществлена правильно (торец ротора на котором магнит «смотрит» в сторону провода). В противном случае, необходимо разобрать первичный преобразователь и устранить неполадку.

ПРАВИЛА ЭКСПЛУАТАЦИИ СЧЕТЧИКА МОЛОКА

• Предохранять блок индикации от попадания воды.
• Не допускать повреждения провода в месте присоединения к первичному преобразователю.
• Оберегать прозрачный цилиндр от повреждения. При его загрязнении промыть в теплой воде с моющими средствами не содержащими абразивных компонентов и химических растворителей.
• Температура жидкости пропускаемой через измерительный преобразователь не должна превышать 80 град С.
• Регулярно, не реже 1 раза в 10 дней осуществлять полную разборку и промывку механизма первичного преобразователя.
