Центробежные электронасосы серий ЦПМ, КМ и ШФ(М) предназначены для перекачивания питьевой и технической воды и других жидкостей, схожих с ними по вязкости и плотности, неагрессивных к материалам насоса (PH 6,5 … 8,5). При перекачивании продуктов допускаются абразивные включения размером не более 0,2 мм и концентрацией до 0,3% по объёму. Максимально допустимая высота всасывания – не более 7 метров (после полного заполнения всасывающего трубопровода и корпуса насоса перекачиваемой жидкостью).
Технические характеристики:
- принцип действия всех этих насосов - центробежный,
- рабочая температура: до +90°С,
- приведённая частота вращения вала - 2900 об./мин.

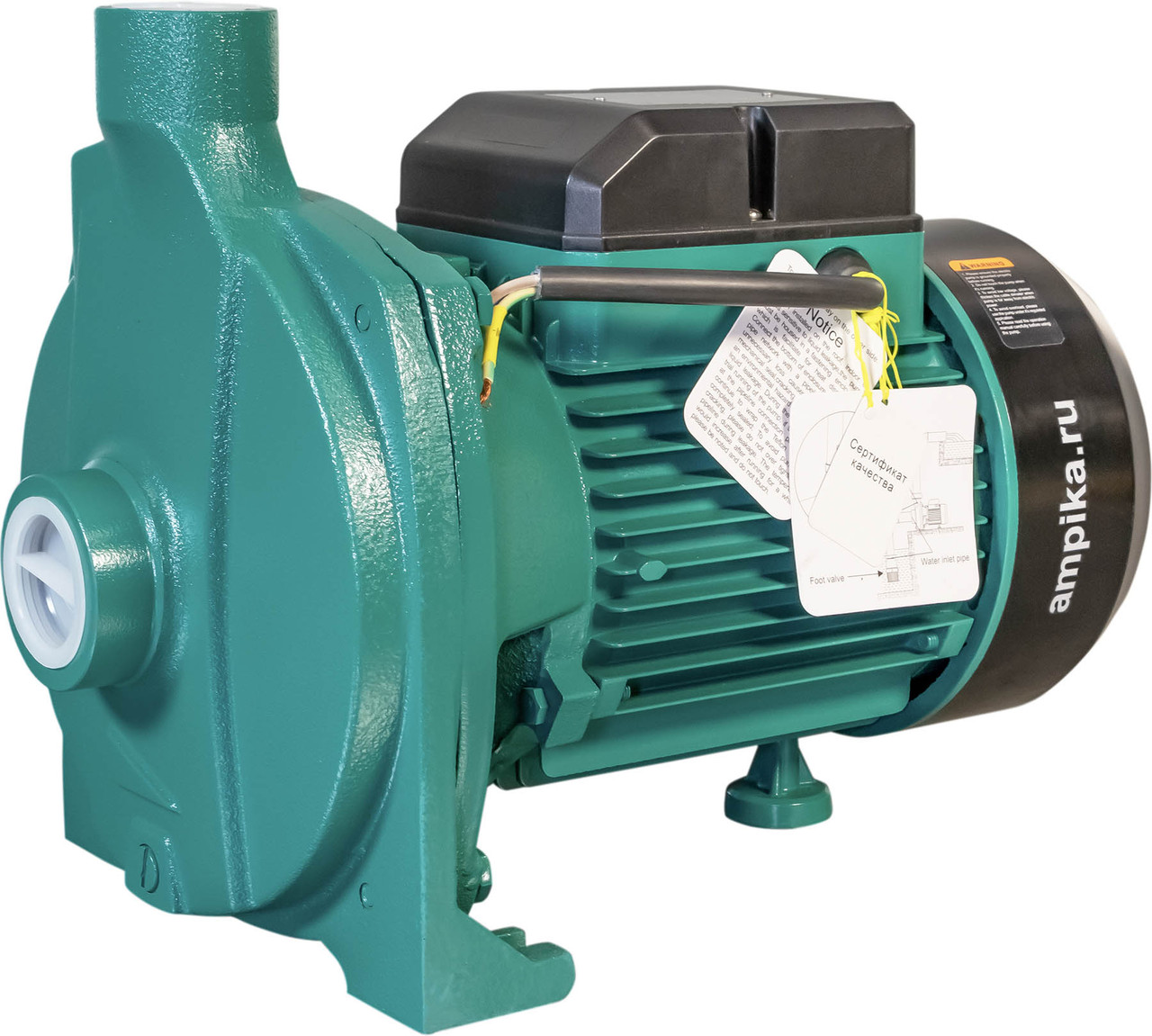

Серия ЦПМ:
- подпор на входе в насос: не более 2,0 атм.,
- питание: 220 В, 50 Гц, степень защиты - IP44,
- материалы: корпусные детали проточной части насоса – чугун, рабочее колесо - латунь, вал – сталь 45,
- уплотнение вала: торцевое, керамика-графит-EPDM,
- вход/выход - стандартная трубная внутренняя резьба (тип BSP).

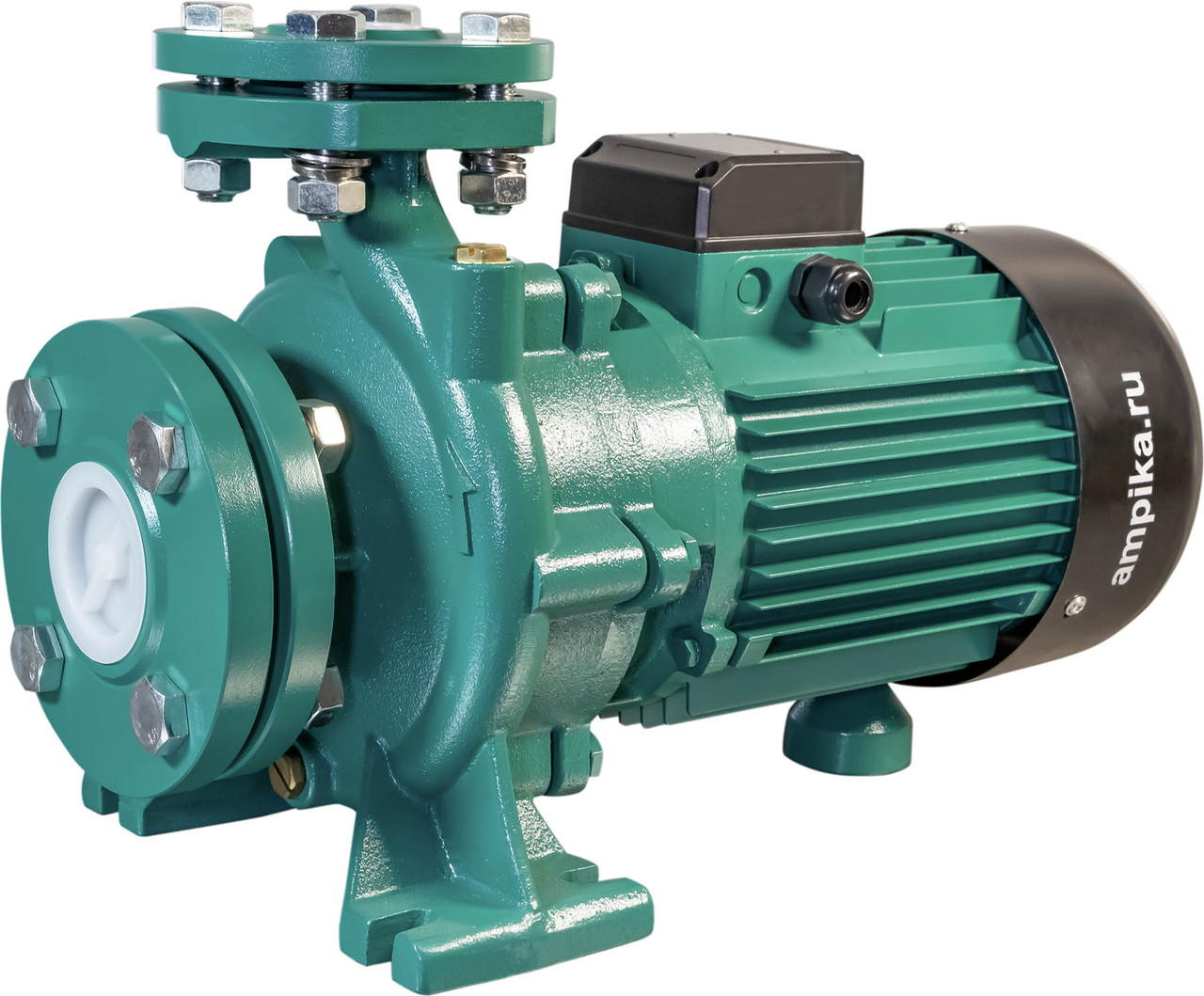

Серия КМ:
- максимальное давление в корпусе насоса: до 8 атм.,
- напряжение сети: 380 В, частота тока: 50 Гц, степень защиты: IP55,
- материалы: корпусные детали проточной части насоса –чугун, рабочее колесо – чугун, вал – Ст 45,
- уплотнение вала: торцевое, керамика-графит-EPDM.
- вход/выход - фланцевый. В комплект входят ответные фланцы с внутренней резьбой, прокладками и крепёжными болтами.

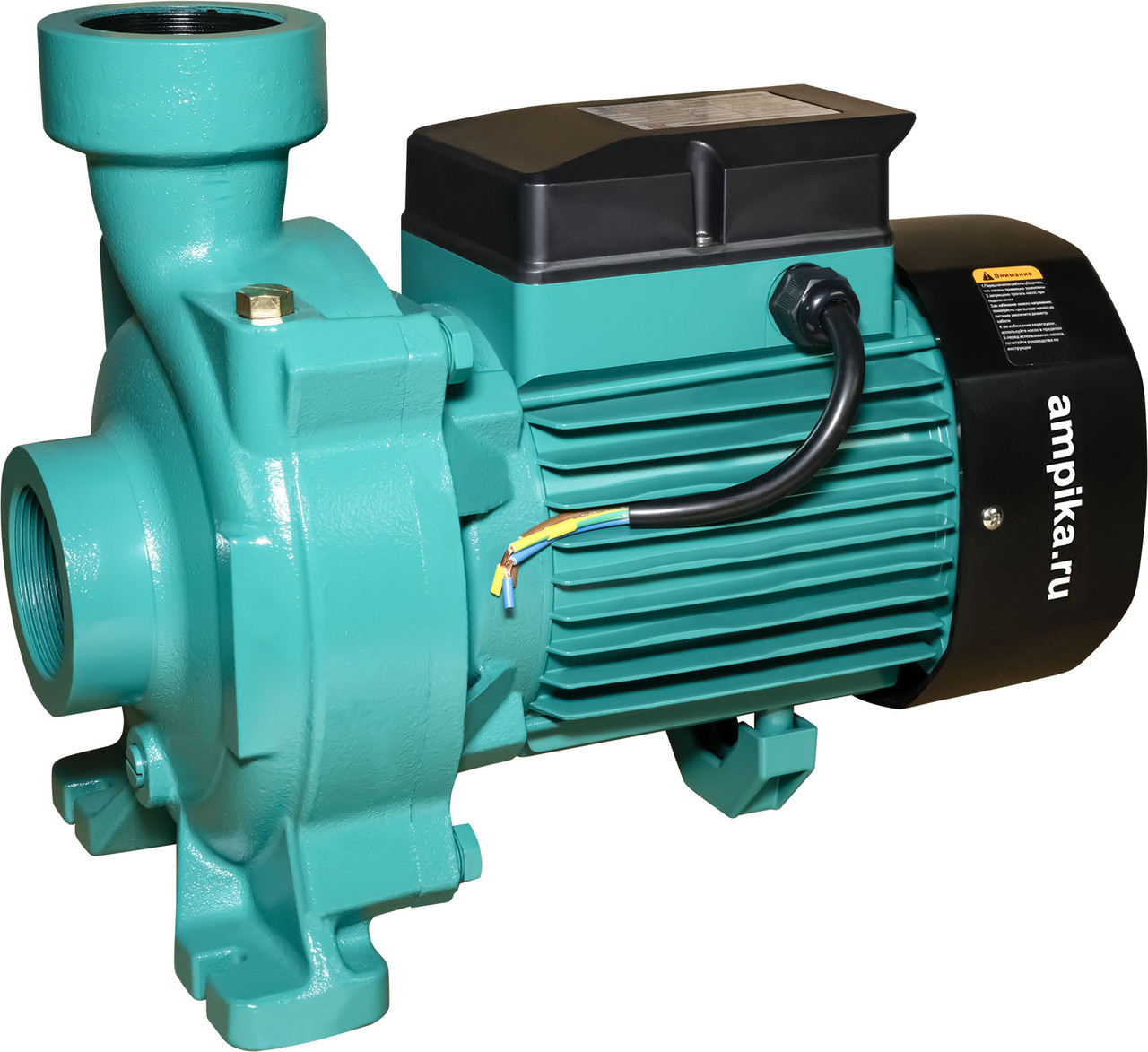

Серия ШФ(М):
- подпор на входе в насос не более 2,0 атм., максимальное давление в корпусе насоса: до 6 атм.,
- напряжение сети: 220 В для модели ШФМ-5АМ и 380В для ШФ-5АМ и ШФ-6. Частота тока 50 Гц, IP44,
- материалы: корпусные детали проточной части насоса – чугун, рабочее колесо - латунь, вал – Ст 45,
- уплотнение вала: торцевое, керамика-графит-EPDM,
- вход/выход - внутренняя резьба BSP (стандартная трубная дюймовая). |
| Артикул |
Модель |
Подача,
м³/час (min-mid-max) |
Напор,
м.в.ст. (max-mid-min) |
Мощность,
кВт |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
BYN |
| 33858 |
ЦПМ-130М |
1,2-2,4-4,8 |
20,0-18,0-9,0 |
0,37_220В |
1” |
1” |
280х185х230 |
9 |
420 |
| 33859 |
ЦПМ-158М |
1,2-3,6-6,0 |
31,0-27,0-12,0 |
0,75_220В |
1” |
1” |
340х210х265 |
14 |
545 |
| 26958 |
ЦПМ-170 |
1,2-3,6-6,0 |
40,0-30,0-15,0 |
1,1_220В |
1 1/4`` |
1`` |
390х240х290 |
21 |
698 |
| 26959 |
ЦПМ-200 |
1,2-4,8-7,0 |
52,0-38,0-18,0 |
2,2_220В |
1`` |
1`` |
455х280х340 |
33,5 |
850 |
| 10872 |
КМ 32-160/1,5 |
3,0-12,0-18,0 |
21,0-20,0-12,0 |
1,5 |
2” |
1 1/4`` |
441х240х312 |
32 |
1 330 |
| 10917 |
КМ 32-160/3,0 |
3,0-12,0-18,0 |
35,0-32,0-20,0 |
3 |
2” |
1 1/4`` |
482х240х312 |
40 |
1 940 |
| 26985 |
КМ 32-200/5,5 |
3,0-12,0-18,0 |
57,0-53,0-43,0 |
5,5 |
2`` |
1 1/4`` |
367х240х532 |
63,5 |
2 010 |
| 10918 |
КМ 40-160/3,0 |
6,0-20,0-28,0 |
27,0-26,0-12,0 |
3 |
2 1/2`` |
1 1/2`` |
488х210х314 |
43 |
2 075 |
| 27175 |
КМ 40-160/4,0 |
6,0-20,0-28,0 |
35,0-33,0-22,0 |
4,0 |
2 1/2`` |
1 1/2`` |
321х210х514 |
51 |
2 470 |
| 26986 |
КМ 40-200/7,5 |
6,0-24,0-38,0 |
51,0-48,0-24,0 |
7,5 |
2 1/2`` |
1 1/2`` |
321х265х599 |
73,5 |
2 700 |
| 27176 |
КМ 80-125А/7,5 |
15,0-50,0-105,0 |
28,0-25,0-11,0 |
7,5 |
4`` |
3`` |
369х265х599 |
84,5 |
3 140 |
| 10870 |
ШФ-5АМ |
6,0-18,0-30,0 |
21,0-16,0-7,0 |
1,5 |
2” |
2” |
377х206х260 |
21,0 |
1 275 |
| 35810 |
2ШФМ-5АМ |
6,0-18,0-30,0 |
21,0-16,0-7,0 |
1,5_220В |
2” |
2” |
410х230х310 |
24 |
1 310 |
| 34462 |
2ШФ-6АМ |
18,0-42,0-72,0 |
20,0-14,0-3,0 |
2,2 |
3” |
3” |
440х225х299 |
28,5 |
1 735 |
