Назначение:

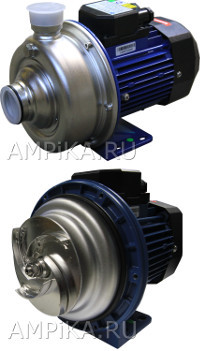

Электронасосы ОНЦ-ОРК (с открытым рабочим колесом) предназначены для перекачивания пищевых продуктов: молока, сока, питьевой и технической воды, пивного затора, пивного сусла и др. схожих с ними по вязкости и плотности, а также слабокислых и слабощелочных жидкостей (в т.ч. моющих средств, дезинфицирующих растворов и др. жидкостей, обеспечивающих скорость проникновения коррозии в материал проточной части не более 0,1 мм/год).
Насос не предназначен для перекачивания растворителей и взрывоопасных жидкостей!!!
Максимально допустимая высота всасывания – не более 6 метров (после полного заполнения всасывающего трубопровода и корпуса насоса перекачиваемой жидкостью). Внимание! Высота всасывания зависит от температуры перекачиваемой жидкости и ее плотности!
Открытое рабочее колесо позволяет перекачивать жидкости, содержащие неабразивные и мягкие включения. Размер перекачиваемых частиц у моделей ОНЦ 1,5/9-АМ-ОРК и ОНЦ 3,0/10-АМ-ОРК составляет до 6мм. Начиная с модели ОНЦ 10,0/10-АМ-ОРК - до 19мм.
Технические характеристики:
- рабочая температура перекачиваемой жидкости: от -15°С до +104°С,
- подпор на входе в насос: не более 2,0 атм ,
- максимальное давление в корпусе насоса: до 10 атм,
- приведенная частота вращения вала электродвигателя: 2900 об/мин,
- напряжение сети: 220 В или 380В (в зависимости от модели), частота тока: 50 Гц,
- степень защиты электродвигателя: IP55, класс изоляции F,
- корпусные детали проточной части насоса и рабочее колесо изготовлены из пищевой хромоникелевой стали AISI 304 (08Х18Н10Т),
- уплотнительная прокладка корпуса: viton,
- уплотнение вала: торцевое, керамика-графит-viton.
По требованию заказчика насос может комплектоваться торцовыми уплотнениями из этиленпропиленового каучука (EPDM) – подбирается под перекачиваемую жидкость.
При необходимости, возможна комплектация насоса муфтами с молочными гайками DIN 11851 за допонительную плату.
| Модель |
Подача,
м3/час |
Напор,
м.в.ст. |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
BYN |
| ОНЦ 1,5/9-АМ-ОРК_380В |
1,5 |
9 |
0.25x2900 |
1 1/4`` |
1`` |
295х185х255 |
6,4 |
825 |
| ОНЦ 1,5/9-АМ-ОРК_220В |
1,5 |
9 |
0.25x2900 |
1 1/4`` |
1`` |
295х185х255 |
6,5 |
850 |
| ОНЦ 3,0/10-АМ-ОРК_380В |
3,0 |
10 |
0.37x2900 |
1 1/4`` |
1`` |
295х185х255 |
7 |
835 |
| ОНЦ 3,0/10-АМ-ОРК_220В |
3,0 |
10 |
0.37x2900 |
1 1/4`` |
1`` |
295х185х255 |
7 |
875 |
| ОНЦ 10,0/10-АМ-ОРК_380В |
10,0 |
10 |
1.1x2900 |
2`` |
2`` |
410х210х325 |
16 |
1 700 |
| ОНЦ 10,0/10-АМ-ОРК_220В |
10,0 |
10 |
1.1x2900 |
2`` |
2`` |
410х210х325 |
16 |
1 840 |
| ОНЦ 15,0/12-АМ-ОРК_380В |
15,0 |
12 |
1.1x2900 |
2`` |
2`` |
410х210х325 |
17 |
1 790 |
| ОНЦ 15,0/12-АМ-ОРК_220В |
15,0 |
12 |
1.5x2900 |
2`` |
2`` |
410х210х325 |
17 |
1 990 |
| ОНЦ 20,0/14-АМ-ОРК_380В |
20,0 |
14 |
2.2x2900 |
2 1/2`` |
2`` |
445х210х325 |
22 |
2 230 |
| ОНЦ 20,0/14-АМ-ОРК_220В |
20,0 |
14 |
2.2x2900 |
2 1/2`` |
2`` |
445х210х325 |
22 |
2 480 |
| ОНЦ 25,0/16-АМ-ОРК_380В |
25,0 |
16 |
3.0x2900 |
2 1/2`` |
2`` |
460х210х325 |
23 |
2 400 |
| Футорка нержавеющая 2 1/2``нар.х 2`` внут. |
|
|
|
2 1/2 |
2 |
30х73х73 |
0,34 |
90 |
| Молочная гайка Ду32 - резьба 1`` |
|
|
|
32 |
1`` |
|
|
120 |
| Молочная гайка Ду32 - резьба 1 1/4`` |
|
|
|
32 |
1 1/4`` |
|
0,55 |
120 |
| Молочная гайка Ду50 - резьба 2`` |
|
|
|
50 |
2`` |
|
|
185 |
| Штуцер 1`` нар. х 25 мм (НЕРЖ) |
|
|
|
1`` |
25 |
67х34x34 |
0,11 |
65 |
| Штуцер 1 1/4`` нар. х 25 мм (НЕРЖ) |
|
|
|
1 1/4`` |
25 |
75х44х44 |
0,17 |
60 |
| Штуцер 1 1/4`` нар. х 32 мм (НЕРЖ) |
|
|
|
1 1/4`` |
32 |
46х80 |
|
75 |
| Штуцер 2`` нар. х 50 мм (НЕРЖ) |
|
|
|
2`` |
50 |
60х105 |
0,42 |
115 |
